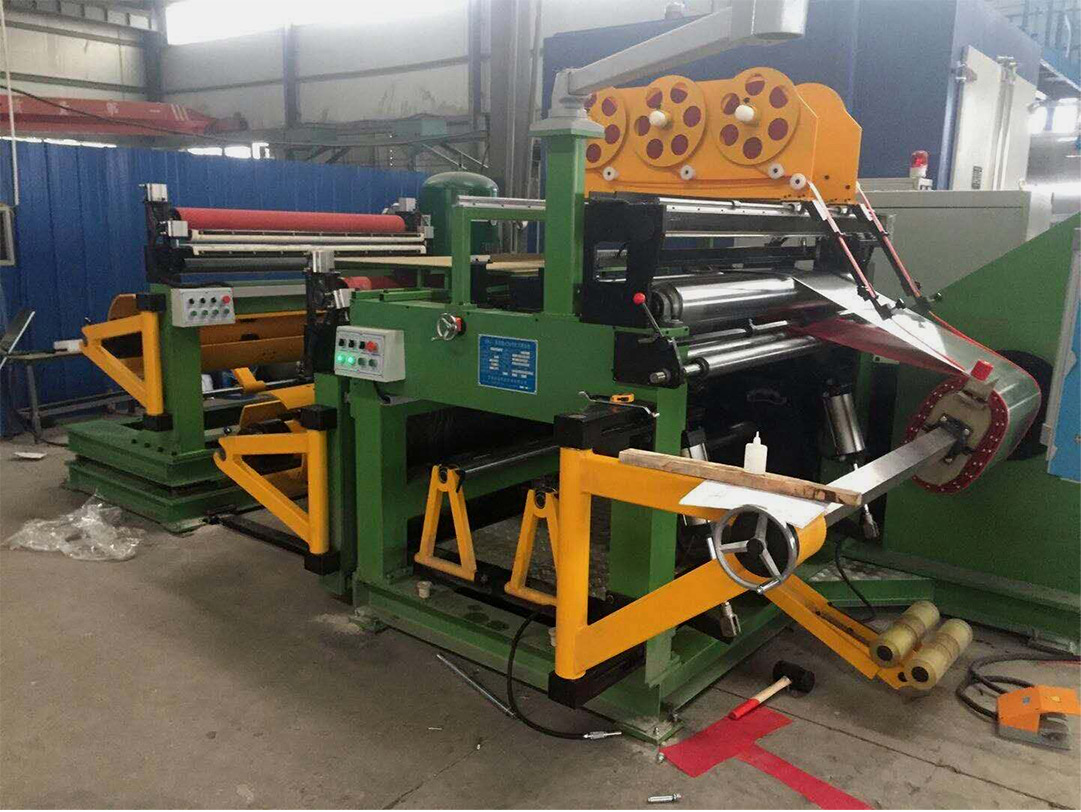

BRJ-1400/2型双层低压箔式绕线机
1 箔开卷装置 2套
2 卷绕装置 1套
3 引料装置 2套
4 涨紧装置 2套
5 去污装置 2套
6 层绝缘装置 2套
7 端绝缘开卷装置（左右各三套） 6套
8 箔带剪切机构 2套
9自动焊接装置 (含焊机) 1套
10主机架带装配底座 1套
11 自动纠偏装置 2套
12 电控装置 1套
13 气控装置 1套
一、机器概述
BRJ-1400/2型低压双层箔式绕线机适用于变压器、电抗器等行业箔式线圈的绕制，结构先进，自动化水平高。箔式线圈是以不同厚度的铜或铝箔带为导体，以宽带状的绝缘材料为层间绝缘，以窄带状的绝缘材料为端绝缘，在箔式绕线机上卷绕成卷状线圈；同时完成线圈内外侧引线的焊接及外表面包扎。
工作环境要求： 环境温度不高于50℃、电压及波动 AC3×380V±10%。
一、 主要技术参数：
| BRJ-1400/2型低压双层箔绕机 | ||
| 序号 | 项目 | 参数 |
| 1 | 线圈加工范围 | |
| 1.1 | 轴向长度 | 200-1400 mm |
| 1.2 | 外径 | 1000mm |
| 1.3 | 内径 | 150mm |
| 1.4 | 线圈 | 圆形/矩形/长圆形 |
| 2 | 线圈材料 | |
| 2.1 | 材质 | 铜箔/铝箔 |
| 2.2 | 宽度 | 150-1400mm |
| 2.3 |
厚度（退火状态HV≤60） | 铜箔：0.3-2.3mm |
| 铝箔：0.5-3mm | ||
| 3 | 开卷机（二套） | |
| 3.1 | 开卷机胀缩范围 | 直径420-520 mm |
| 3.2 | 开卷机胀缩方式 | 手动 |
| 3.3 | 卷料外径 | 最大直径1000 mm |
| 3.4 | 承料筒承重 | 2500 kg |
| 3.5 | 开卷机涨紧方式 | 气动 |
| 4 | 箔带卷绕机（一套） | |
| 4.1 | 工作力矩 | ≤10000 N/M |
| 4.2 | 卷绕功率 | 18.5KW（绝缘等级为F级） |
| 4.3 | 调速方式 | 变频无级调速 |
| 4.4 | 卷绕轴 | 客户提供规格 |
| 4.5 | 卷绕轴中心高 | 900 mm |
| 4.6 | 卷绕速度 | 0-20（r/min） |
| 5 | 自动焊接装置（一套） | |
| 5.1 | 焊接方式 | TIG |
| 5.2 | 焊接速度 | 自动0-1 m/Min |
| 5.3 | 焊接冷却方式 | 水循环 |
| 5.4 | 焊机电流 | 500 A |
| 5.5 | 焊接架调节范围（°） | ≤60 |
| 5.6 | 铜排厚度（mm） | ≤15 |
| 6 | 剪切装置（二套） | 丝杆圆盘刀 |
| 6.1 | 剪切速度 | 1.5 m/Min |
| 6.2 | 剪切长度 | 1400 mm |
| 7 | 层绝缘装置（二套） | |
| 7.1 | 绝缘层外径 | 小于400 mm |
| 7.2 | 绝缘层内径 | 76 mm |
| 7.3 | 轴长 | 1400 mm |
| 7.4 | 涨紧方式 | 气动 |
| 8 | 端绝缘装置（6套） | |
| 8.1 | 数量 | 左右各3套 |
| 8.2 | 端绝缘外径 | 320 mm |
| 8.3 | 端绝缘内径 | 56 mm |
| 8.4 | 端绝缘宽度 | 10-50 mm（可同时放多卷料） |
| 8.5 | 导向臂 | 长度可调 |

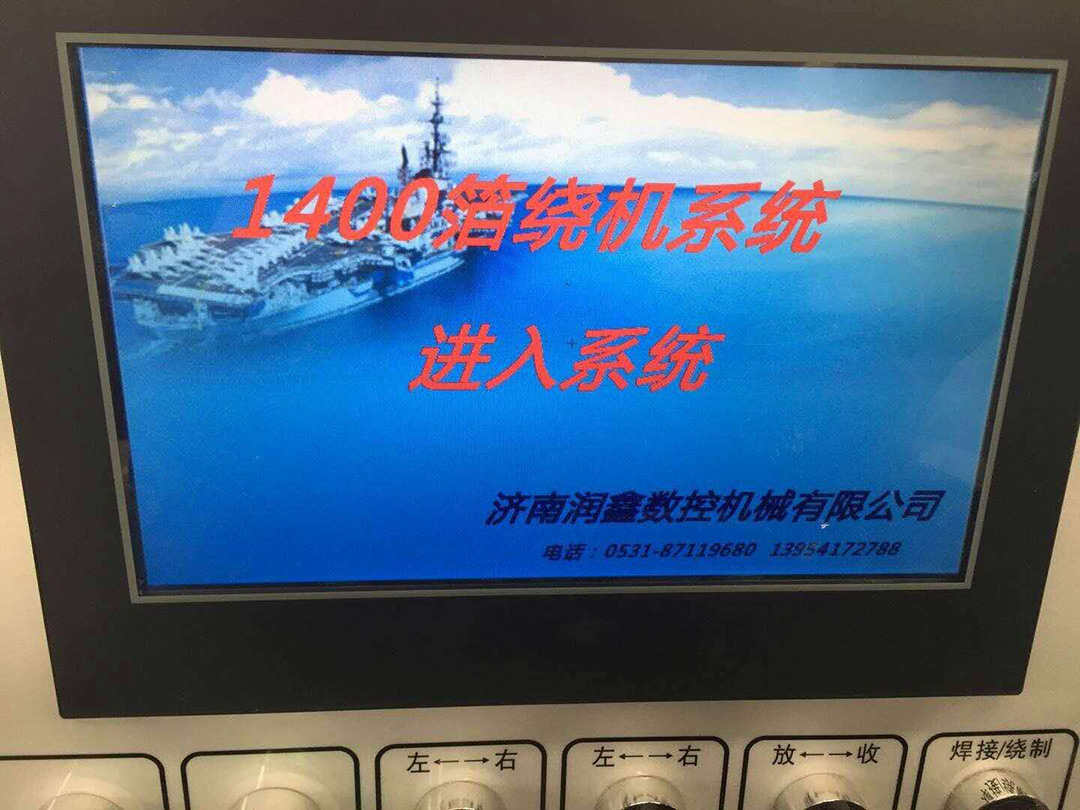

| 电控系统 | ||
| 电控方式 | PLC自控方式 | |
| 计数精度 | 0.1匝 | |
| 纠偏方式 | 光电自动纠偏（伺服电机驱动） | |
| 纠偏精度 | 1mm | |
