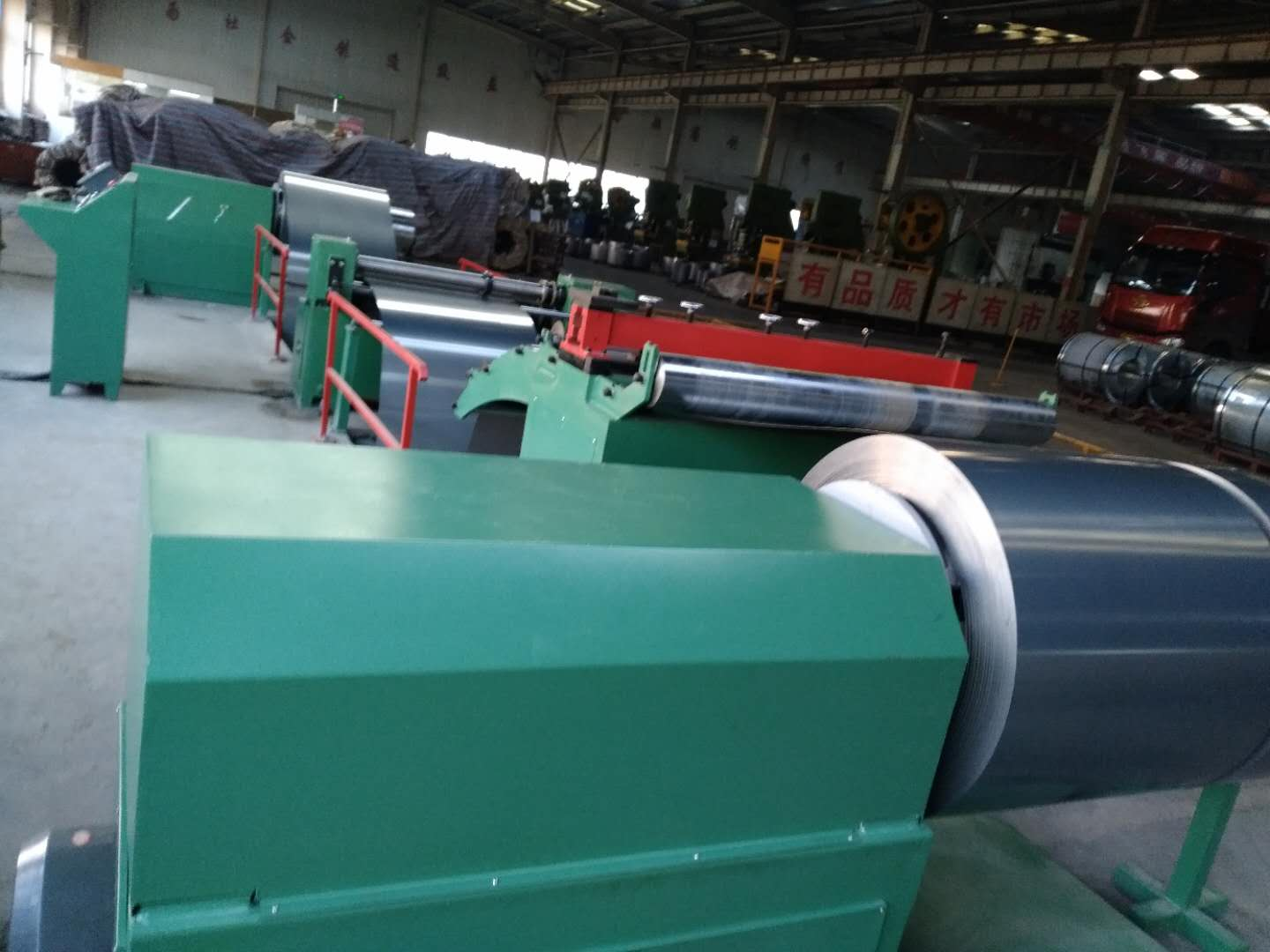

ZJ-50型硅钢片纵剪生产线
ZJ-50型硅钢片纵剪生产线
生产线的组成
该生产线专门用于变压器硅钢片纵剪之用。纵剪线主要由开卷机、支撑架、圆刀裁剪机（带磨刀机）、压平理料机构（张紧装置）和收卷机、配电柜等组成。生产线可将卷重5t，宽度小于1250mm的硅钢片卷料分切成多条窄条（最小剪切宽度为42mm），并能将其收紧收齐。
产品主要技术特点
该硅钢片纵剪生产线可以全线联动，也可以各台单独运转。开卷机和收卷机转速可根据其相应缓冲坑内硅钢片的状态任意调整（也可以单独调整），以与裁剪机相匹配，确保全线同步。
开/收卷机转速采用变频调速方式。开/收卷机转速从0转至26转/分钟，无级变速任意调节，收卷机卷料的松紧可以通过压平机的压紧程度来调节。压平理料机设置在收卷机前，它能使正在收卷的硅钢片料产生涨力，并将剪开的条料分开，保证条料在收卷机上收卷紧密、整齐。
裁剪机采用圆刀滚剪与柔性滚轮形式，完成对硅钢片的精密剪切。
设备采用双面刃刀片，使用寿命长、硬度高、刀刃锋利，且设备精度高，并能剪下很窄的边余料，提高了材料的利用率。
裁剪机设有电器联锁保护装置，确保人身安全。
产品主要技术参数
| 序号 | 参数名称 | 单位 | 数据 | 备注 | ||
| 1 | 开/收卷机转速 | r /min | 0～26 | 变频调速 | ||
| 2 | 剪切硅钢片厚度 | mm | 0.2～0.5 | |||
| 3 | 剪切宽度误差 | mm | ±0.05 | |||
| 4 | 剪切后毛刺高度 | mm | ≦0.03 | |||
| 5 | 剪切后单边不直度 | mm / mm | 0.1/1000 | |||
| 6 | 料卷尺寸 | 宽 | mm | ≦1250 | 卷筒 调节范围 480～520 |
|
| 料卷内孔径 | mm | ф500±20 | ||||
| 料卷外径 | mm | φ≦1300 | ||||
| 7 | 承受最大料卷重量 | t | 5 | |||
| 8 | 电机功率 | 开卷机 | Kw | 4 | ||
| 收卷机 | Kw | 15 | ||||
| 圆刀裁剪机 | Kw | 1.5 | ||||
| 磨刀机 | Kw | 0.25 | ||||
| 9 | 圆刀裁剪机 | 圆刀对数 | 对 | 6 | ||
| 橡胶圈对数 | 对 | 6 | ||||
| 工作台尺寸 | mm | 1300×800 | ||||
| 裁剪线速度 | m/min | 0～30 | ||||
