普通双层台转塔式母线加工机

来源:http://www.rxskjx.com/ 发布时间:日期:2023-08-17 0

一.主要特点

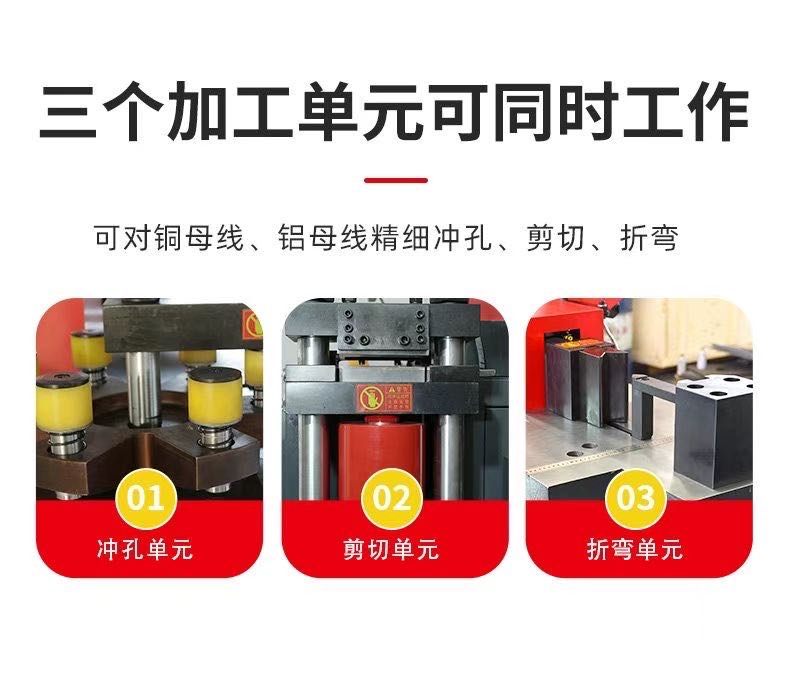

 1.机器具有冲、剪、折三个加工单元,可分别进行母线加工的冲孔、剪切、折弯加工,还可以选择压平、压花、压电缆接头、钮花等特殊加工。


2.SMX-303F/503F三单元同时进行加工。使用方便、生产效率明显高于传统母线加工设备。每个单元的工作行程均可方便的调节、减少加工辅助时间,提高生产效率。

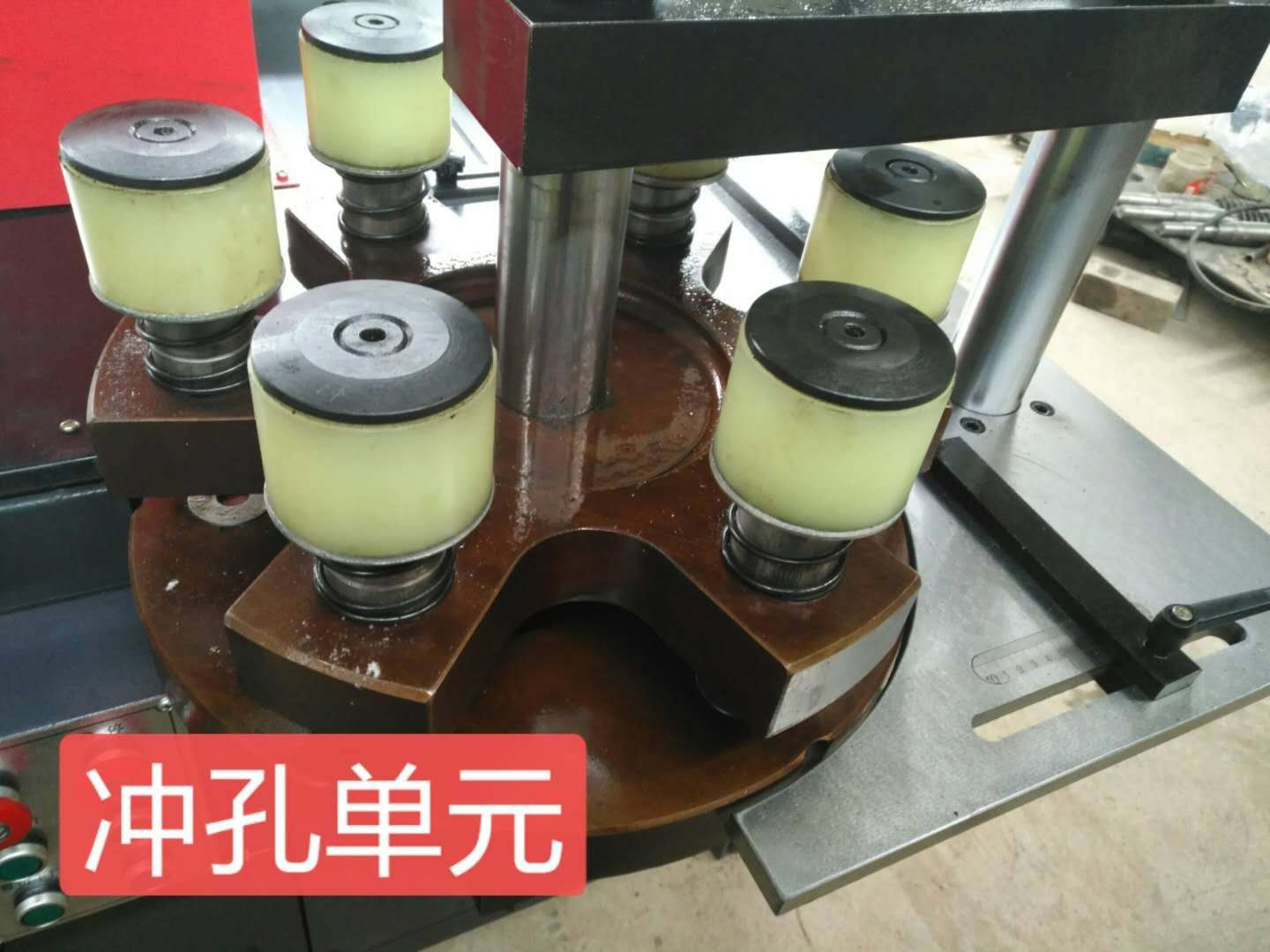

 3.冲孔单元采用六模位整体式转盘,无需更换模具,提高了工作效率,保证了上下模的同心。

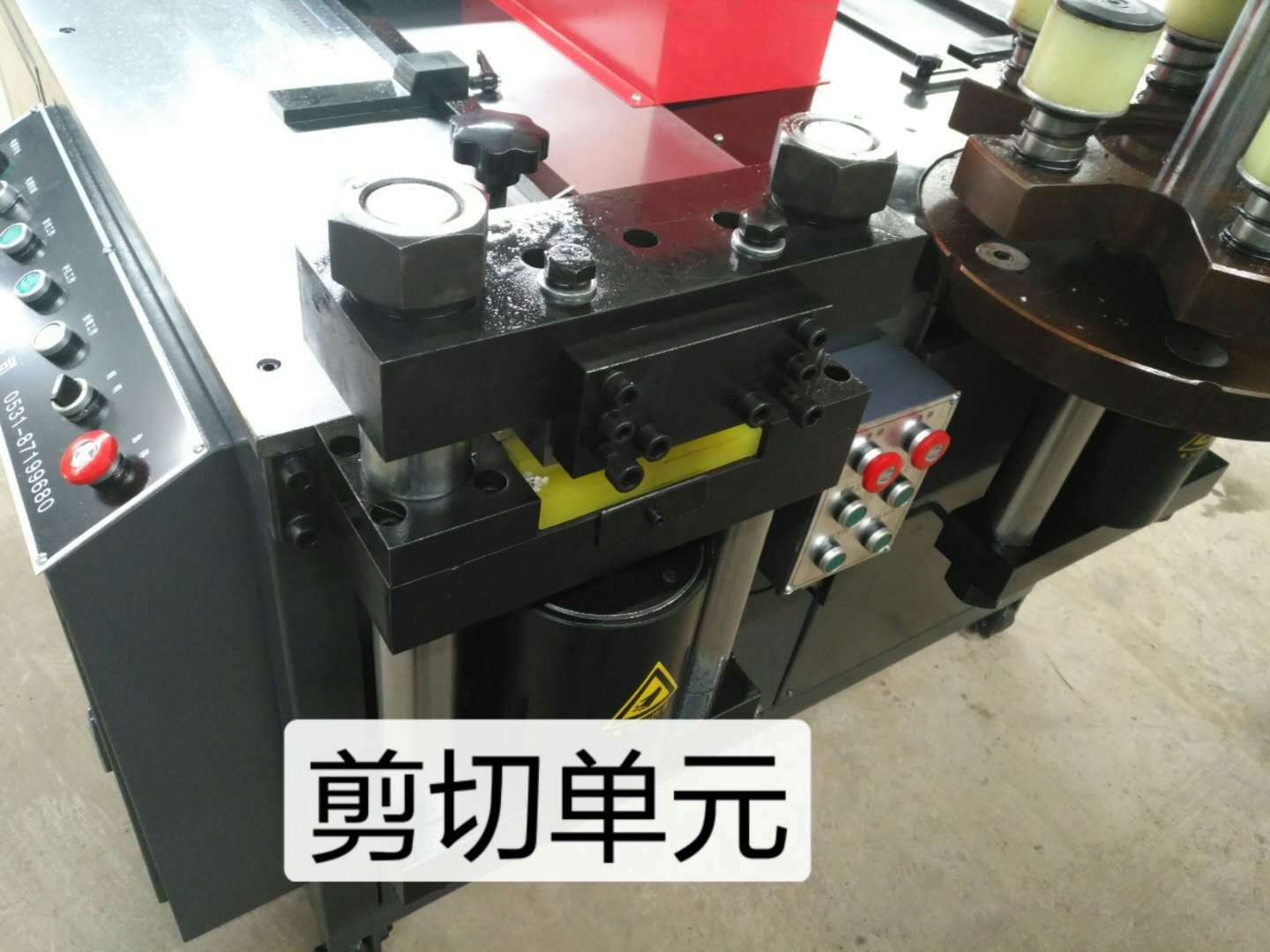

4.剪切单元采用双立柱立式加工方式,操作灵活方便,采用平刃剪切,剪切工件平整、无废料。


5.折弯单元采用双层工作台卧式折弯,真正实现了三工位同时工作互不影响;通过更换模具可完成平弯、立弯、压花的加工。


6.通过更换模具还可以实现多种加工功能,如压花、压平、压电缆接头以及钮麻花等。机器上装有脚轮,可以方便移动。


7.随机件:冲孔模具6套、剪切模具壹套、平弯、立弯、压花模具各壹套。


二. 参数表

型号

SMX-303E

SMX-303F

SMX-503E

SMX-503F

压力(kn)

300

300

500

500

最大加工尺寸(mm)

12x160

12x160

16x250

16x250

冲孔加工范围(mm)

ф6~ф25

ф6~ф25

ф6~ф34

ф6~ф34

剪切加工范围(mm)

12x160

12x160

16x250

16x250

折弯加工范围(mm)

12x160

12x160

16x250

16x250

折立弯加工范围(mm)

10x100

10x100

12x120

12x120

主电机功率(kw)

3x4

5.5

3x5.5

外形尺寸(mm)

1570×1175×1325

1570×1175×1325

1825×1550×1555

1825×1550×1555

机器重量(T)

1.3

1.5

1.9

2.3
